基本性能

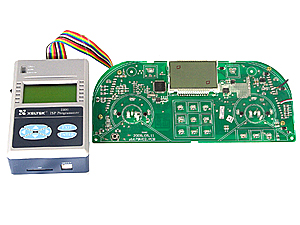

• IS01 是一款專業的多功能線上程式設計器，內建Xeltek強大的器件演算法庫，支援幾乎各種串列協定的可程式設計器件；體積小、速度快、可靠性高，滿足工業應用的長線驅動能力；DLL/API支援使用者與ICT/ATE等設備集成，構成電路板ICT/ATE+ISP一體機或進行其他二次開發；通過USB2.0或ATE介面進行連線運行；借助SD卡、LCD、鍵盤等本地設備進行離線操作。
• 極快的程式設計速度，同時速度可選擇以適應電纜長度及使用者板負載特性。
• 同時支援連線（USB2.0高速）和離線操作模式。標準ATE介面方便外部ATE設備操控。
• 支援絕大多數的ISP協定，如：I2C、SPI、UART、BDM、MON、MW、JTAG、CAN、ICC、RS232等。以Superpro通用程式設計器強大的器件演算法庫為依託，支援幾乎所有串列器件包括MCU、串列EEPRO/FLASH、CPLD等。
• 可靠的過流和ESD保護功能。
• 完善的API和DLL方便二次開發和系統集成。
• 穩定、可靠的設計使之適應各種應用，如ICT設備集成ISP功能、研發以及現場程式設計等。

• ISP電纜提供絕大多數串列協定介面。
• 支援主電壓為1.5V 至5V 目標系統,可為低功耗目標系統供電。
• 長線驅動電路保證最大電纜長度達2 米，時鐘頻率20MHz 情況下也能可靠工作。
• 具備ESD 保護。
• USB（2.0 高速）介面與主機通訊。
• LCD 液晶顯示幕，6 鍵鍵盤，LED 狀態顯示.
• SD 卡存儲工程檔（最大16GB），存儲的工程檔數量有所有工程檔案大小和SD卡容量限制。
• 標準ATE 介面,外部電平信號選擇工程檔、控制運行及取得運行狀態。外部信號與系統全部通過光耦隔離。
• 12VDC/2A 系統外部電源輸入。
• 夾具閉合檢測電路。配合夾具使用時，利用此檢測線在夾具閉合時自動啟動程式設計操作。
• 擁有龐大的器件演算法庫，支援幾乎所有串列晶片包括MCU、串列EEPRO/FLASH、CPLD 等。支援協定包括但不限於I2C、SPI、UART、BDM、MON、MW、JTAG、LIN、CAN、RS232 、CSI(NEC)、SCC(Fujitsu)、SBW(TI)、ICC(ST)、C2(Silicon Lab)等。
• 支援SPI、I2C、JTAG匯流排多器件程式設計（工程組概念）。
• 支援CPLD 之JAM, Staple 和Direct C 檔。
• 極快的程式設計速度，同時速度可選擇（高中低三檔）以適應不同電纜長度及使用者板負載特性
• 支援動態緩衝區功能(每一晶片燒寫內容不同，應用實例包括序號、MAC位址、感應器標定等),修改介面開放。
• SD 卡工程檔支援FAT32、FAT16 等格式；可用讀卡機管理。
• 完善的資料安全及保護功能：工程檔加密、SD 卡加密、產量限制、版權管理等；
• 完善的DLL / API，方便二次開發及系統集成（需授權）。典型應用如ICT集成ISP。DLL支援VC、VB、LINUX、Labview等環境。
• 強大的日誌管理功能記錄每部操作及結果以及階段統計資料，為品質管制提供利器。
• 通過USB HUB可同時控制多至12台程式設計器同時工作。
• 靈活的個人化定制服務。成功案例：條碼槍管理工程及運行；條碼槍動態讀取條碼，自動將條碼寫入晶片指定位址並錄入日誌檔；與另一台設備通訊，動態讀取MAC位址或感應器標定值寫入晶片；在工程檔中設定產量，將含工程檔的SD卡交第三者操作，達到設定產量後工程檔自動失效。適合以產量收取版權費的方案供應商...
• 標準器件演算法免費升級（使用者目標板嚴格按照ISP要求設計，目標器件ISP介面與板上其他器件無電氣聯接，即可使用標準演算法）。使用者板設計不能適應標準演算法要求或使用者有特殊需求的，需訂制特殊演算法，軟體需酌情收費。
• 研發應用之線上測試和調試。
• 量產,線路板貼片組裝完畢後線上燒寫。
• 現場應用,輕便的IS01 非常適合現場測試、維修及資料獲取。
• 高階現場應用,整合自動上/下板機，無縫對接PCB板燒錄，西爾特可提供完整解決方案。
• OEM 部件。 IS01 提供友好的軟硬體使用者介面，使用者可十分容易地將其集成到自己的應用系統中去。典型應用為ICT（線上測試儀）集成ISP。通過集成IS01,測試和程式設計可以同時進行，大大提高工作效率。

• ISP 與離線程式設計工藝流程的比較

  	ICT階段ISP	離線程式設計
  流程	貼片→ICT&ISP	離線程式設計→貼片→ICT
  生產週期	工序減少，銜接時間減少。對燒寫時間較短的晶片來說總體生產週期短。	大批量情況下離線程式設計與貼片可併發，節省時間，但須保證程式設計與貼片之間的無縫銜接
  成本	不需配接器等耗材，成本低廉。工序減少，人為錯誤風險和管理成本降低	需要不斷投資配接器，成本高
  可維護性	適合事後修改或軟體升級以及動態資料的寫入	貼片後若想修改須拆除晶片，修改維護不易
  適用範圍	僅適用具備ISP功能的晶片	適用所有晶片




• 一塊PCB上有多顆晶片需程式設計如何解決？
• 兩種情況。第一，PCB上的晶片通過JTAG鏈或諸如I2C級聯方式聯繫在一起，採用同一串列協定者，使用一台IS01即可，缺點是程式設計時間隨著晶片數量的增多而增加。對時間成本敏感的專案不建議使用；第二，一塊PCB上有多顆晶片，型號、檔均可不同，或者一塊大PCB有數塊相同的小PCB拼板而成。晶片、檔均同。此時可依據晶片數量選擇同樣數量的IS01,它們通過一個USB HUB連接到一台PC控制，多顆晶片同時程式設計，效率高。


• ATE介面的作用是什麼？
• 如果你的控制主機沒有USB介面。可使用ATE介面進行控制。ATE介面通過簡單的電平信號即可完成工程檔選擇、啟動、停止、結果回饋等控制功能。工程檔事先須下載到SD中。詳見使用者手冊。


• ISP電纜長度有何限制？
• IS01設計有強大的電纜驅動電路，可以保證長電纜、高頻率下的穩定工作。但仍然受制于使用者PCB的設計和目標晶片的特性。如果其負載尤其是容性或感性負載過大，則必須在降低電纜長度和降低工作頻率之間做出抉擇。IS01軟體中具備高/中/低三種工作頻率供使用者在不能降低電纜長度的情況下根據實際情況方便地做出選擇。


• 集成IS01到我的ICT中工作量大麼？
• 非常輕鬆。我們將提供各種應用級別的API或DLL甚至可供超級終端使用的命令列命令。我們的FAE會全程説明您完成工作。


• 依靠IS01標配的器件演算法軟體是否就可以完成我的所有器件程式設計工作？
• 一般來說不行，除非你非常精通ISP程式設計對硬體設計的要求，電路設計得完全符合ISP規範。使用者板一般都有自己的特殊性，一般需要我們為其提供專用演算法軟體，在這過程中通常會要求你提供樣板或電路ISP相關局部原理圖。


• 欲採用ISP，使用者板電路設計應注意哪些事項？
  1. ISP用到的管腳必須引到ISP插座上或測試點上。這些信號點必須與其他電路輸出端無連接或有有效隔離。
  2. Vcc 一般由使用者板提供，使用者需保證其符合ISP規定的水準。小功率板可由IS01提供；Vpp由IS01提供，使用者必須引出。
  3. ISP功能引線鏈路上的負載不能太大，尤其是容性和感性負載。
  4. 通常器件程式設計時其從Vcc汲取的電流要大於其正常工作時的電流，所以使用者板設計時必須保證Vcc功率有足夠的裕量。
  5. 器件程式設計對電路雜訊有較高的要求，干擾源如大功率開關器件應遠離待程式設計器件及其ISP信號鏈路。
  6. 如果電路中有RESET或Watchdog器件，可能會與ISP衝突，設計時須認真處理，可參閱使用者手冊中的相關參考設計或向我們諮詢。
  7. 有些器件雖然可以ISP，但前提條件是Boot Loader Code已經事先下載進去。而線上下載Boot Loader Code會要求除正常ISP所需引腳以外的引腳參與，因而這些附加引腳也必須引出，建議向我們諮詢。
  8. 有些器件經過某些操作，如加密後將徹底喪失ISP功能。應用時應瞭解相關風險。
